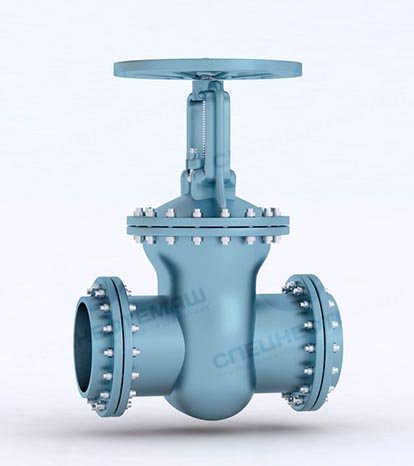

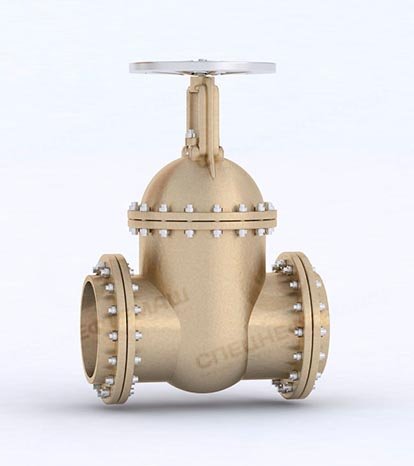

30С930НЖ задвижка клиновая штампосварная с невыдвижным шпинделем


сталь
фланцевое
электропривод
115 °C
сальниковая набивка
D
латунь
вода, пар, нетоксичные среды
Задвижка 30с930нж используется в трубопроводах систем водоснабжения и отопления, энергосистемах; в коммунальной сфере и нефте-газовой промышленности. Задвижки для использования в энергетических системах рассчитаны на более высокие давления (Ру), чем в обычных трубопроводах.
Технические характеристики
Применяются в качестве запорного устройства на трубопроводах, транспортирующих:
- воду, пар и другие невзрывопожароопасные, нетоксичные среды, нейтральные по отношению к материалу основных деталей изделия (В) при температуре до 300°С;
- воздух и другие невзрывопожароопасные, нетоксичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия (Гн) при температуре до 300°С;
- природный газ без содержания сероводорода и другие взрывопожароопасные, токсичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия (Пг) при температуре до 300°С.
Класс герметичности задвижек по гост 9544-2005: «D».
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается плоской прокладкой, по шпинделю – сальниковым узлом.
Климатическое исполнение по ГОСТ 15150-69: «У1» (температура окружающей среды – от минус 45 до плюс 500 0С); «У2» (температура окружающей среды – от минус 45 до плюс 500 0С).
Направление рабочей среды – любое.
Вид установки - надземно.
Установочное положение задвижек на трубопроводе – любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение – вертикальное, приводом вверх. При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 15°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Присоединение к трубопроводу – фланцевое (по ГОСТ12815-80). Задвижки могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Управление задвижками осуществляется с помощью редуктора или электропривода.
Купить задвижки можно в ООО НПО Спецнефтемаш. Мы предлагаем высокое качество, низкие цены, а также доставку в Геленджик и другие регионы России.
Габаритные и присоединительные размеры задвижек 30с930нж
DN, мм | Таблица фигура | Обозначение по чертежу | Рис. | Размеры, мм | Масса, кг | ||||||
D | D1 | n | d | L | H | без отв.деталей | с отв. деталями | ||||
1000 | 30с930нж(В-фл) | ПТ 12011-1000 (-01,-02) | 1,3 | 1220 | 1160 | 28 | 33 | 1200 | 2200 | 2515 | 2839 |
30с330нж(В-фл) | 2 | ||||||||||
30с930нж(В-фл) | ПТ 12011-1000 (-03,-04,-05) | 660 | 2453 | 2677 | |||||||
30с330нж(В-фл) | |||||||||||
1200 | 30с930нж(В-фл) | ПТ 12011-1000 (-01,-02) | 1,3 | 1455 | 1380 | 32 | 39 | 1400 | 2495 | 4497 | 5179 |
30с330нж(В-фл) | 2 | ||||||||||
30с930нж(В-фл) | ПТ 12011-1000 (-03,-04,-05) | 1100 | 4303 | 5003 | |||||||
30с330нж(В-фл) |
Материальное исполнение задвижек 30с930нж
Наименование детали | Материал по ГОСТ |
Корпус | Ст3сп |
Клин | Ст3сп |
Требования к выбору электоприводов для задвижек 30с930нж
DN, мм | Обозначение по чертежу | Рабочая среда | Полное число оборотов втулки кулачковой | Крутящий момент, Нм | Тип присоединения привода к арматуре | |
На открывание | На закрывание | |||||
1000 | ПТ 12011-1000 | В | 104 | 2500 | 2100 | Г |
1200 | ПТ 12011-1200 | 60 | 6900 | 5050 | Д |
